【悬带桥】中国最牛的大桥 桥身长74米桥下竟然没有支撑！

   【悬带桥】中国最牛的大桥 桥身长74米桥下竟然没有支撑！现在中国是世界上桥梁工程建设最好的国家，建造了无数破世界纪录的桥梁，世界之大无奇不有，在湖南就有这么一座神奇的大桥，它是悬空的，桥下面没有支撑，跟我们见过的桥是不是不一样呢。

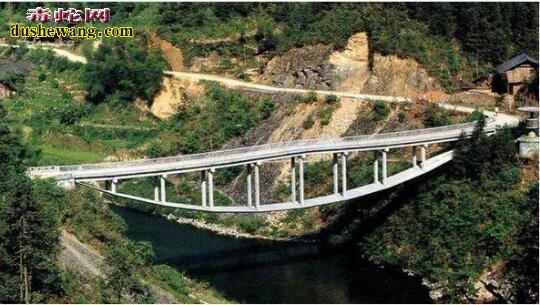

   该桥跨越渍水上游古楼河的木鱼塘峡谷，是一座自锚上承式悬带桥。桥长74m，设计跨径70m，矢跨比1/9，桥面宽4.5m 。大桥经历过多次洪水的冲刷，安然无恙。这座桥已经历近三十年，说明其科学可靠，看起来还是蛮安全的。

   就是看起来挺吓人的，底下悬空让人很没有安全感啊，大家有没有觉得呢？

   湖南洞口淘金桥——洞口淘金桥位于湖南省洞口县距县城15km的淘金村。

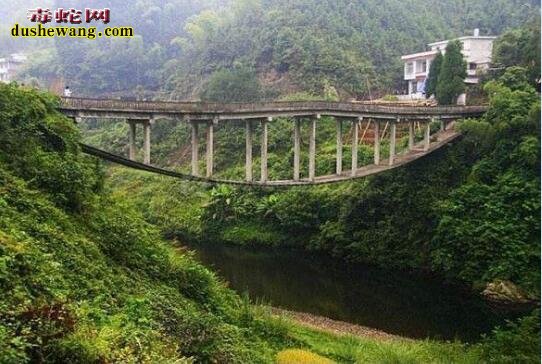

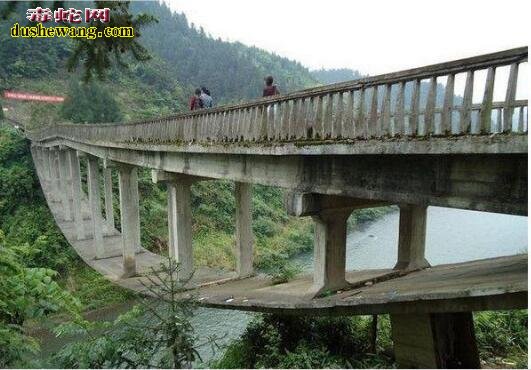

   该桥跨越渍水上游古楼河的木鱼塘峡谷，是一座自锚上承式悬带桥。桥长74m，设计跨径70m，矢跨比1/9，桥面宽4.5m 。该桥上部结构由端锚梁、连续T梁、盖梁排架和主索悬带组成。桥面系作为受压构件用来平衡  淘金大桥悬带的拉力。在施工阶段需要设置临时的隧洞式岩石锚碇，用以锚固两组由48根Φ5钢丝组成的主索。在预制悬带槽形底板安装完成后，现浇主柱排架，然后安装T梁和现浇横隔板。在浇注悬带槽内的混凝土后再放松外锚使整个结构形成自锚体系。于1989年1月建成通车。

   关于设计思路
   主索悬带是主受力构件，整桥的竖向荷载由预应力索承担，也充分发挥了钢材的抗拉能力;桥面梁板结构既用于通车，又作为受压构件平衡拱的水平力（绝对的“一石二鸟”），也充分发挥了混凝土的抗压能力；中间的主柱排架作为次结构，以减少跨度——整个结构自身锚固平衡，所有

   材料无一点浪费。它与正常的系杆拱桥相比：第一，省材料，正常拱产生的是水平推力，只能用受拉构件来平衡；而上承式悬带桥是倒拱，产生的是水平压力，桥面可以直接作为压杆来平衡，节省了一组受力构件；第二，施工方便，上承式悬带桥自下而上施工，悬带可以直接作为主柱排架和桥面梁板的施工平台，不需要另外支设脚手架；第三，外形更美观

   关于设计者

   淘金桥的设计者是吴琦瑛

   吴琦瑛，男，汉族，洞口县高沙镇人。 1940年8月山生，原初中文化，中共党员。1956年4月参加工作，先 后从事水利、公路、桥梁等专业技术工作，高级工程师。从1979年至1992年2月连任湖南公路学会3届理事。吴奋发自学，刻苦实践，求实创新，开拓进取。共设计、施工大、中整桥梁23座，总长2434延米。与由国家包干勘测、设计与施工所完成的同跨径、长度相比，节约钢材78%，节约木材79%，节约投资60%。1974年建成我国时为最大波跨7米的石砌双曲拱桥—湛田桥；1978年建成净垮87米的石砌单波双曲拱桥—平溪江大桥；1980年建成净跨70米的单室箱型拱—龙井桥，此桥与木瓜桥均被1982年亚洲太平洋地区农村道路交流会上列为推广桥型。1986年运用转体施工工艺建成净跨90米单式程型拱—石背大桥。1989年建成全国第一座跨径70米上承式悬带桥—淘金大桥。1993年建成净跨100米X型双肋中承式拱桥—高沙大桥。吴还先后撰写论文28篇，发表在《公路运输技术》、《桥梁建设》、《中南公路工程》、《湖南公路》及>等刊物上。1987年，交通部授予“双文明标兵”称号。同年l0月，出席中共第十三次全国代表大会。1989年，湖南省人民改府授予“特等劳动模范”，同年9月，国务院援予“全国先进工作者”称号。1991年9月，全国总工会授予“全国自学成才者”称号。1993年元月起，享受国家政府特殊津贴。”
